Сварка – фундаментальный процесс в современной промышленности и строительстве, позволяющий создавать прочные и надежные неразъемные соединения металлов. Ключевым фактором качества сварной конструкции является правильный выбор типа сварного соединения. Этот выбор определяется конструкцией изделия, условиями его эксплуатации (нагрузки, среда), технологическими возможностями и требованиями к прочности.
Стыковое соединение:
* Описание: Самый распространенный и часто наиболее предпочтительный тип. Свариваемые элементы располагаются в одной плоскости или на одной поверхности, их торцы (кромки) примыкают друг к другу.
* Особенности: Обеспечивает высокую прочность при статических и динамических нагрузках, особенно при правильной подготовке кромок (скосы для глубокого проплавления). Минимальная концентрация напряжений по сравнению с другими типами. Требует точной сборки и подгонки кромок.

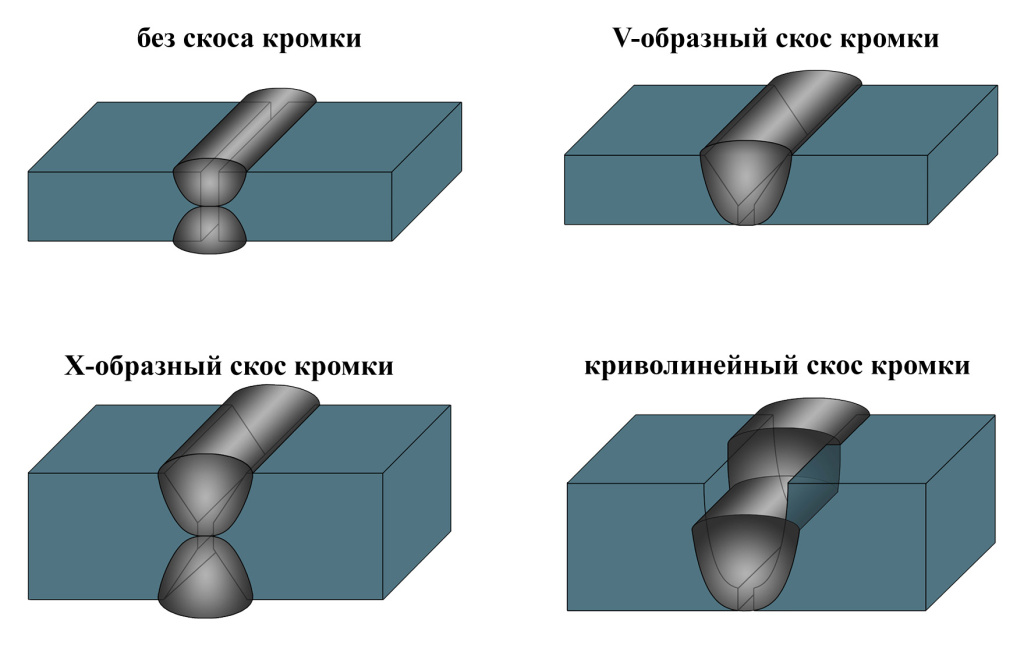

* Подготовка кромок: Без скоса (для тонкого металла), V-образный скос, X-образный скос, криволинейный скос (для толстого металла).
* Примеры применения: Сварка труб, листовых конструкций (резервуары, корпуса судов, балки), фланцев, соединение проката (уголков, швеллеров) по длине.
* Основные швы: Стыковой шов.
Угловое соединение:
* Описание: Элементы располагаются под углом (чаще всего 90°) друг к другу, образуя внешний или внутренний угол. Сварка производится по линии сопряжения снаружи угла.
* Особенности: Очень распространено в каркасных конструкциях. Может воспринимать различные виды нагрузок, но прочность обычно ниже, чем у стыкового соединения. Требует контроля величины катета шва.

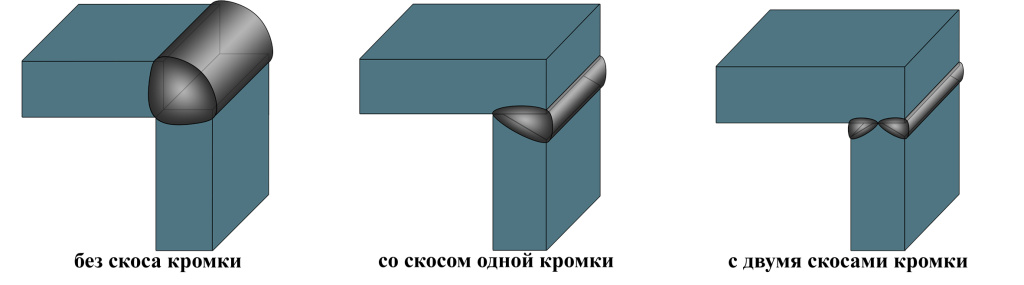

* Подготовка кромок: Часто без скоса (особенно для металла малой и средней толщины). Для толстого металла или высоких нагрузок возможна обработка кромок одной или обеих деталей.
* Примеры применения: Рамы, каркасы зданий и машин, коробчатые конструкции, кронштейны, сварка ребер жесткости.
* Основные швы: Угловой шов (односторонний или двухсторонний).
Тавровое соединение:
* Описание: Торец одного элемента (стыкуемой детали) примыкает под углом (обычно 90°) к боковой поверхности другого элемента (основной детали). Напоминает букву "Т".
* Особенности: Обеспечивает хорошую жесткость конструкции. Может быть выполнено с полным или частичным проплавлением. Прочность сильно зависит от качества провара в зоне сопряжения. Часто требует двусторонней сварки или подготовки кромки стыкуемой детали.

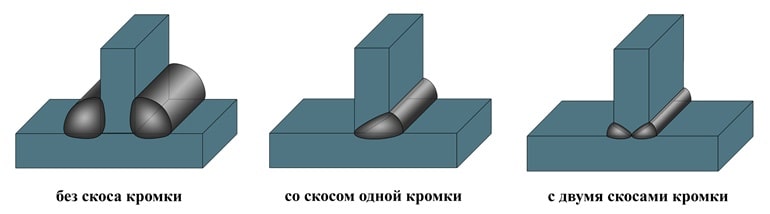

* Подготовка кромок: Без скоса (для ответственных соединений – нежелательно из-за риска непровара), скос кромки стыкуемой детали (односторонний или двухсторонний), иногда скос на основной детали.
* Примеры применения: Соединение балок со стойками, приварка патрубков к резервуарам, крепление ребер и диафрагм к плитам и стенкам.
* Основные швы: Угловой шов (односторонний или двухсторонний), стыковой шов (при соединении с полным проплавлением).
Нахлесточное соединение:

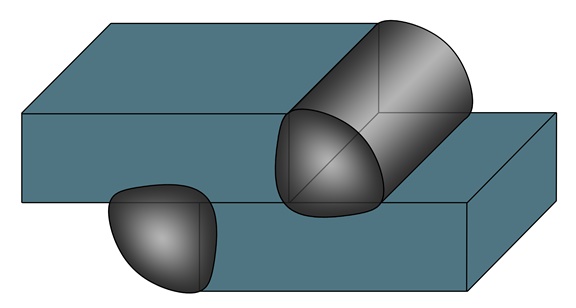

* Описание: Элементы располагаются параллельно, частично перекрывая друг друга. Сварка производится по краям нахлеста.
* Особенности: Простота сборки (не требуется точная подгонка кромок). Хорошо работает на срез. Создает концентрацию напряжений в зоне перехода от шва к основному металлу, хуже работает на изгиб и растяжение по сравнению со стыковым. Повышенный расход металла из-за нахлеста.
* Подготовка кромок: Обычно без скоса.
* Примеры применения: Сварка листов небольшой толщины в обшивках, соединение элементов решетчатых конструкций (ферм), крепление накладок, монтаж арматурных сеток.
* Основные швы: Угловые швы (фланговые – вдоль края, лобовые – поперек края), пробочные швы, прорезные швы.

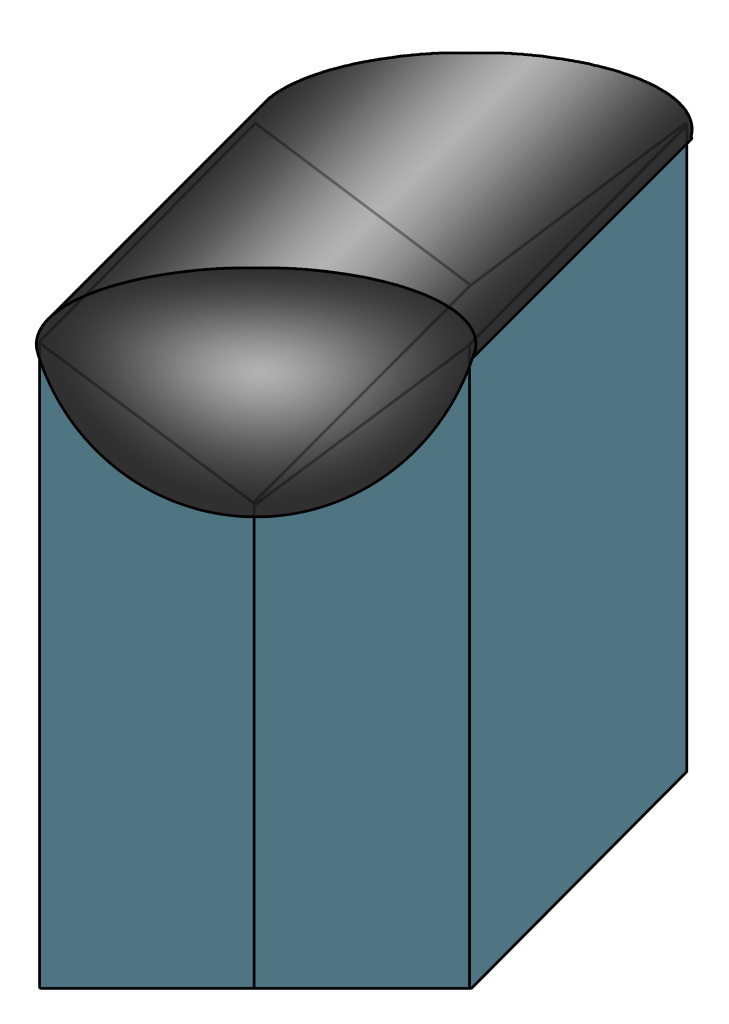

Торцевое соединение:
* Описание: Элементы располагаются параллельно так, что их боковые поверхности (торцы) плотно примыкают друг к другу. Сварка выполняется по этим соприкасающимся торцам.
* Особенности: Встречается реже предыдущих типов. Обычно используется для соединения тонколистового металла. Прочность соединения может быть ограничена площадью контакта торцов.
* Подготовка кромок: Как правило, без скоса. Требуется плотное прилегание поверхностей.
* Примеры применения: Сварка тонких листов по кромке, изготовление коробов, кожухов.
* Основные швы: Стыковой шов (часто без разделки кромок).
Ключевые отличия и выбор:
* Прочность и нагрузка: Стыковые соединения оптимальны для высоких растягивающих и изгибающих нагрузок. Угловые, тавровые и нахлесточные лучше работают на срез. Торцевые – для специфических случаев с тонким металлом.
* Расход металла: Нахлесточные соединения требуют большего расхода металла из-за перекрытия.
* Трудоемкость сборки: Стыковые соединения требуют самой точной подгонки. Нахлесточные и угловые проще в сборке.
* Концентрация напряжений: Нахлесточные соединения создают наибольшую концентрацию напряжений. Стыковые – наименьшую (при качественном исполнении).
* Контроль качества: Стыковые швы легче контролировать неразрушающими методами (рентген, ультразвук). Контроль провара корня в угловых и тавровых соединениях сложнее.
Заключение:
Понимание особенностей пяти основных типов сварных соединений – стыкового, углового, таврового, нахлесточного и торцевого – является обязательным для сварщиков, конструкторов и технологов. Грамотный выбор типа соединения, основанный на анализе нагрузок, условий работы, технологичности и экономичности, напрямую влияет на прочность, надежность и долговечность сварной конструкции. Всегда учитывайте требования соответствующих стандартов и технической документации при проектировании и выполнении сварных работ.
